গিয়ারড স্টেপার মোটর ব্যাখ্যা করা হয়েছে: প্রকার, টর্ক এবং কীভাবে সঠিকটি বাছাই করবেন

একটি স্ট্যান্ডার্ড স্টেপার মোটর ইতিমধ্যেই একটি উল্লেখযোগ্যভাবে উপযোগী ডিভাইস—এটি সুনির্দিষ্টভাবে বৃদ্ধি পায়, ব্রেক ছাড়াই এর অবস্থান ধরে রাখে এবং মৌলিক অবস্থানের জন্য কোনো প্রতিক্রিয়া সেন্সরের প্রয়োজন হয় না। কিন্তু এমন একটি শ্রেণির অ্যাপ্লিকেশন রয়েছে যেখানে স্টক মোটর কম পড়ে: যে লোডগুলি মোটর তৈরি করতে পারে তার থেকে বেশি টর্কের প্রয়োজন, উচ্চ জড়তা সহ লোড যা ত্বরণ প্রতিরোধ করে, বা অবস্থান নির্ধারণের কাজ যেখানে নেটিভ 1.8-ডিগ্রি স্টেপ অ্যাঙ্গেল যথেষ্ট সূক্ষ্ম নয়। একটি গিয়ারযুক্ত স্টেপার মোটর মোটর শ্যাফ্টের সাথে সরাসরি একটি গিয়ারবক্স সংযুক্ত করে এই তিনটি সমস্যা একবারে সমাধান করে। ফলাফল হল একটি কমপ্যাক্ট, ইন্টিগ্রেটেড অ্যাকচুয়েটর যা টর্ককে বহুগুণ করে, গতি কমায়, রেজোলিউশন উন্নত করে এবং কঠিন জড়তা অনুপাতকে নিয়ন্ত্রণ করে—নিয়ন্ত্রণ কোডের একটি লাইন পরিবর্তন না করেই। এই নির্দেশিকাটি ব্যাখ্যা করে কিভাবে গিয়ারযুক্ত স্টেপার মোটরগুলি কাজ করে, উপলব্ধ গিয়ারের প্রকারগুলি কী অফার করে, কীভাবে সঠিক কনফিগারেশন নির্বাচন করতে হয় এবং এই মোটরগুলি কোথায় সর্বোত্তম কার্য সম্পাদন করে।

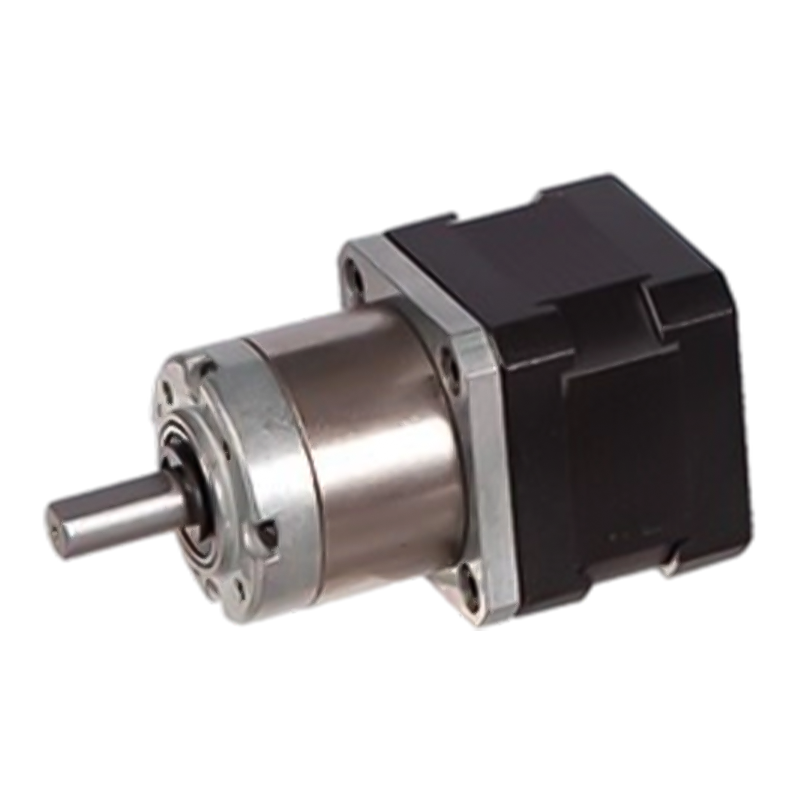

একটি গিয়ারযুক্ত স্টেপার মোটর কী এবং এটি কীভাবে কাজ করে

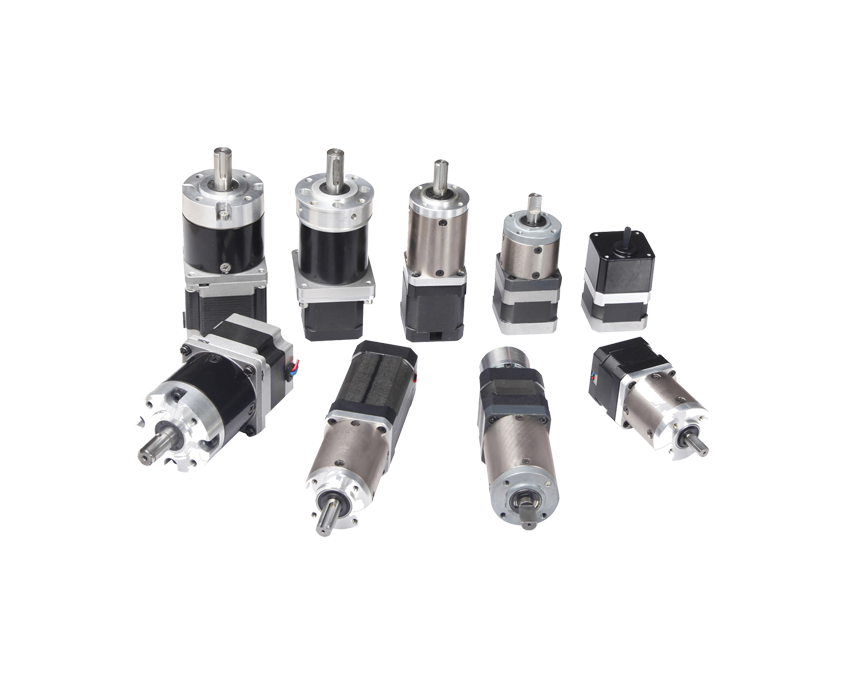

ক গিয়ারড স্টেপার মোটর একটি স্টিপার মোটর সমন্বিত একটি সমন্বিত ইউনিট—সাধারণত একটি দুই-ফেজ বাইপোলার হাইব্রিড স্টেপিং মোটর—এটির আউটপুট শ্যাফটের সাথে সংযুক্ত একটি গিয়ারবক্সের সাথে সরাসরি মিলিত। গিয়ারবক্সটি কারখানায় প্রকৌশলী এবং সারিবদ্ধ, তাই মোটর এবং গিয়ারহেড একটি একক মাউন্টিং ফ্ল্যাঞ্জ ভাগ করে এবং মেশিনে একটি একীভূত যান্ত্রিক ইন্টারফেস উপস্থাপন করে। মোটর শ্যাফ্ট গিয়ারবক্স ইনপুট চালায়; গিয়ারবক্স আউটপুট শ্যাফ্ট কম গতিতে এবং আনুপাতিকভাবে বর্ধিত টর্কে লোডের গতি সরবরাহ করে।

স্টেপার মোটর অংশটি একটি স্বতন্ত্র স্টেপারের মতোই কাজ করে: ড্রাইভার স্টেপ এবং ডিরেকশন ডাল পাঠায়, মোটর প্রতি পালস এক ধাপ (বা মাইক্রোস্টেপ) দ্বারা অগ্রসর হয় এবং ডাল গণনা করে অবস্থানটি খোলা-লুপ ট্র্যাক করা হয়। গিয়ারবক্স এই নিয়ন্ত্রণ আচরণকে পরিবর্তন করে না-এটি কেবল তার আউটপুটে গতিকে রূপান্তরিত করে। মোটর প্রতিটি ধাপে আউটপুট শ্যাফটকে গিয়ার অনুপাত দ্বারা বিভক্ত এক ধাপ কোণ দ্বারা অগ্রসর করে। 10:1 গিয়ারবক্স সহ একটি 1.8-ডিগ্রি মোটর (প্রতি বিপ্লবে 200টি পূর্ণ পদক্ষেপ) প্রতি আউটপুট বিপ্লব 0.18 ডিগ্রি এবং 2,000 ধাপের একটি কার্যকর পদক্ষেপ কোণ তৈরি করে। রেজোলিউশনের এই গুণনটি গিয়ারযুক্ত স্টেপার মোটর কনফিগারেশনের সবচেয়ে ব্যবহারিকভাবে মূল্যবান বৈশিষ্ট্যগুলির মধ্যে একটি।

টর্ক রূপান্তর একই অনুপাত অনুসরণ করে। আউটপুট টর্ক মোটর হোল্ডিং টর্ককে গিয়ার অনুপাত এবং গিয়ারবক্সের যান্ত্রিক দক্ষতা দ্বারা গুণিত করে সমান করে। 0.5 Nm ধারণ করার টর্ক সহ একটি NEMA 17 মোটর এবং 90% দক্ষতায় একটি 10:1 গিয়ারবক্স আউটপুট শ্যাফ্টে প্রায় 4.5 Nm সরবরাহ করে - এটি একটি অনেক বড় এবং আরও ব্যয়বহুল অগিয়ারড স্টেপারের আউটপুটের সমতুল্য। এই ঘূর্ণন সঁচারক বল সংখ্যা কেন একটি NEMA 17 বা NEMA 23 গিয়ারযুক্ত স্টেপার মোটর প্রায়শই একটি NEMA 34 আনগিয়ারড মোটর প্রতিস্থাপন করতে পারে, মেশিনে বোর্ডের স্থান এবং ওজন সংরক্ষণ করে।

কেন জড়তা অনুপাত গুরুত্বপূর্ণ এবং কিভাবে গিয়ারিং এটি ঠিক করে

একটি স্টেপার মোটরে একটি গিয়ারবক্স যুক্ত করার সবচেয়ে গুরুত্বপূর্ণ - এবং কম আলোচিত - কারণগুলির মধ্যে একটি হল জড়তা ম্যাচিং৷ যখন একটি স্টেপার মোটর একটি লোড চালায়, তখন লোডের জড়তা থেকে রটার জড়তার অনুপাত নির্ধারণ করে যে মোটরটি কতটা ত্বরান্বিত করতে পারে, হ্রাস করতে পারে এবং সঠিকভাবে থামতে পারে। লোডের জড়তা রটারের জড়তার চেয়ে অনেক বেশি হলে, গতিশীল চালনার সময় মোটর লোড নিয়ন্ত্রণ করতে লড়াই করে, যার ফলে ওভারশুট (কমান্ডের চেয়ে বেশি পদক্ষেপ নেওয়া হয়েছে), আন্ডারশুট (কম পদক্ষেপ নেওয়া হয়েছে) বা হারানো পদক্ষেপগুলি—সব ধরনের পজিশনিং ত্রুটি যা প্রথম স্থানে স্টেপার ব্যবহারের উদ্দেশ্যকে হারায়।

ক gearbox reduces the load inertia reflected back to the motor by the square of the gear ratio. A 10:1 gearbox reduces reflected load inertia by a factor of 100. This means a motor that could not reliably control a high-inertia load directly can suddenly do so with confidence through a gearbox. The practical threshold most designers work within is a load-to-rotor inertia ratio of 10:1 or less. At higher ratios, positioning accuracy and dynamic performance degrade. If the calculated ratio without gearing exceeds this threshold, adding a gearbox is often the correct engineering response—more effective and less expensive than simply specifying a larger motor.

এছাড়াও একটি অনুরণন সুবিধা আছে। কম গতিতে চালিত অপরিবর্তিত স্টেপার মোটরগুলি মধ্য-ফ্রিকোয়েন্সি রেজোন্যান্স প্রদর্শন করতে পারে—একটি কম্পন এবং অস্থিরতা যা স্টেপ ফ্রিকোয়েন্সি এবং মোটরের প্রাকৃতিক অনুরণন ফ্রিকোয়েন্সির মধ্যে মিথস্ক্রিয়া দ্বারা সৃষ্ট। যেহেতু একটি গিয়ারযুক্ত স্টেপার মোটর তার অভ্যন্তরীণ মোটরকে একই আউটপুট গতি তৈরি করতে উচ্চ গতিতে (গিয়ার অনুপাত দ্বারা গুণিত গতি) চালায়, মোটরটি তার গতি-টর্ক বক্ররেখা বরাবর কম-গতির অনুরণন অঞ্চল থেকে দূরে চলে। এটি আউটপুট শ্যাফ্টে একই চূড়ান্ত গতিতে চলমান একটি অগিয়ারহীন মোটরের চেয়ে মসৃণ, আরও স্থিতিশীল গতি তৈরি করে।

স্টেপার মোটরগুলির জন্য তিনটি প্রধান গিয়ারবক্স প্রকার

সমস্ত গিয়ারবক্স স্টেপার মোটর অ্যাপ্লিকেশনের জন্য সমানভাবে উপযুক্ত নয়। কারণ স্টেপার মোটরগুলি পজিশনিং-এর জন্য ব্যবহার করা হয়—দ্বিমুখী চাল, গতিশীল লোড পরিবর্তন, এবং সুনির্দিষ্ট স্টপ-এন্ড-হোল্ড প্রয়োজনীয়তা—গিয়ারবক্সকে অবশ্যই ব্যাকল্যাশ, টরসিয়াল স্টিফেনেস এবং দক্ষতার সাথে সাবধানে পরিচালনা করতে হবে। স্টেপার মোটর গিয়ারহেড মার্কেটে তিনটি গিয়ারের ধরন প্রাধান্য পায়: প্ল্যানেটারি, স্পার এবং ওয়ার্ম। প্রতিটির একটি স্বতন্ত্র কর্মক্ষমতা প্রোফাইল আছে।

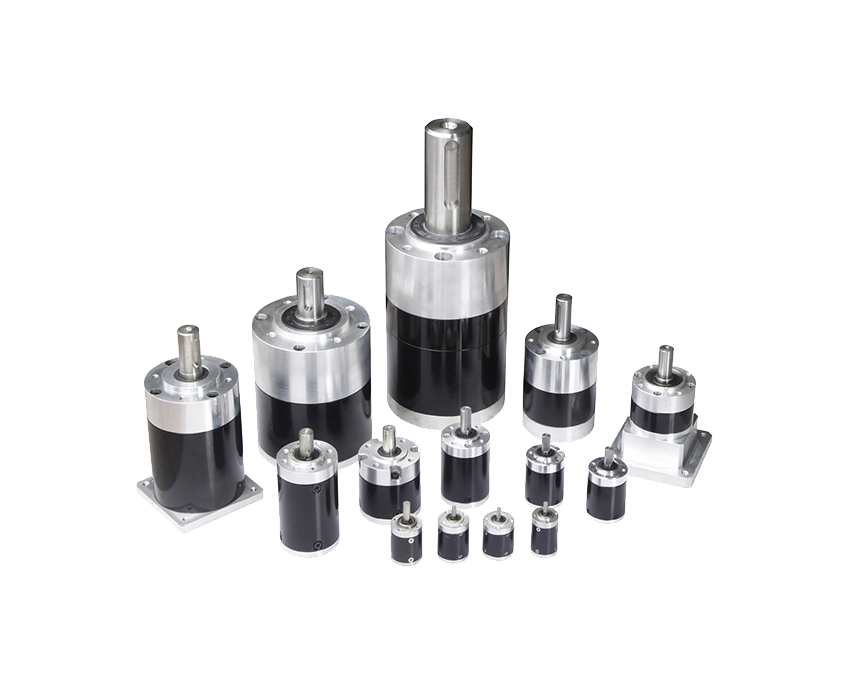

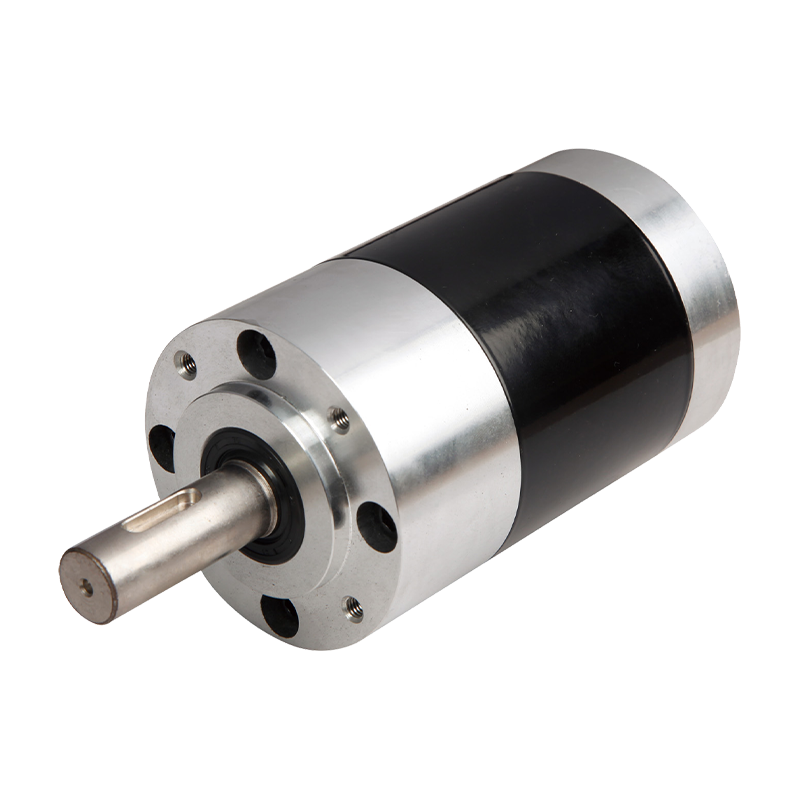

প্ল্যানেটারি গিয়ারবক্স

প্ল্যানেটারি গিয়ারবক্সগুলি যথার্থ গিয়ারযুক্ত স্টেপার মোটরগুলির জন্য সর্বাধিক ব্যবহৃত গিয়ারহেড প্রকার। একটি প্ল্যানেটারি স্টেজে মোটর শ্যাফ্ট দ্বারা চালিত একটি কেন্দ্রীয় সূর্য গিয়ার থাকে, একাধিক গ্রহের গিয়ার থাকে যা একটি নির্দিষ্ট বাইরের রিং গিয়ারের সাথে মেশ করার সময় সূর্যকে প্রদক্ষিণ করে এবং একটি ক্যারিয়ার যা আউটপুট শ্যাফ্টে গ্রহের গিয়ার গতি স্থানান্তর করে। যেহেতু টর্ক একসাথে একাধিক প্ল্যানেট গিয়ার পরিচিতিগুলিতে বিতরণ করা হয়, গ্রহের গিয়ারবক্সগুলি একটি কমপ্যাক্ট, সমাক্ষীয় প্যাকেজে উচ্চ টর্কের ঘনত্ব এবং উচ্চ টর্সনাল শক্ততা অর্জন করে—আউটপুট শ্যাফ্ট মোটর শ্যাফ্টের মতো একই অক্ষ বরাবর চলে।

NEMA 17 মোটরগুলির জন্য, নির্ভুল গ্রহের গিয়ারবক্সগুলি ইকোনমি গ্রেডে 15 আর্ক-মিনিট এবং উচ্চ-নির্ভুলতা গ্রেডে 3 আর্ক-মিনিটের কম ব্যাকল্যাশ সহ উপলব্ধ। গিয়ার অনুপাত সাধারণত 3.7:1 থেকে 100:1 পর্যন্ত একক-পর্যায়ের ইউনিটে, দুই-পর্যায়ের কনফিগারেশনের সাথে এটি 369:1 পর্যন্ত প্রসারিত হয়। প্রতি ধাপে কার্যক্ষমতা সাধারণত 90-97%, যার অর্থ টর্কের গুণন তাত্ত্বিক কাছাকাছি এবং তাপ উৎপাদন কৃমি গিয়ার বিকল্পগুলির তুলনায় বিনয়ী। NEMA 23 মোটরগুলির জন্য প্ল্যানেটারি গিয়ারহেডগুলি 15 Nm এবং তার পরেও আউটপুট টর্ক সরবরাহ করে; NEMA 34 এবং NEMA 42 প্ল্যানেটারি গিয়ারড স্টেপার মোটর 120 Nm বা তার বেশি ছুঁয়েছে৷

স্পার গিয়ারবক্স

স্পার গিয়ার গিয়ারহেডগুলি প্রয়োজনীয় হ্রাস অর্জনের জন্য সমান্তরাল-শ্যাফ্ট স্পার গিয়ারের একটি সিরিজ জাল ব্যবহার করে। এগুলি গ্রহের এককের তুলনায় সহজ এবং কম ব্যয়বহুল, এবং এগুলি উচ্চতর দক্ষতা (প্রায়শই 95% বা তার বেশি) অফার করে কারণ প্রতিটি গিয়ার জাল স্লাইডিং যোগাযোগের পরিবর্তে রোলিং জড়িত। যাইহোক, স্পার গিয়ারহেডগুলি একই অনুপাত এবং ঘূর্ণন সঁচারক বল রেটিংয়ের জন্য ব্যাস বড় হয়, তাদের সূক্ষ্ম গ্রহের একক (সাধারণত 1 থেকে 3 ডিগ্রী) থেকে বেশি ব্যাকল্যাশ থাকে এবং সেগুলি সমাক্ষীয় নয়—মোটর এবং আউটপুট শ্যাফ্টগুলি অফসেট হতে পারে। মাঝারি টর্কের প্রয়োজনীয়তা, সাধারণ ড্রাইভ লেআউট এবং কোন টাইট ব্যাকল্যাশ স্পেসিফিকেশন সহ খরচ-সংবেদনশীল অ্যাপ্লিকেশনের জন্য, স্পার গিয়ার স্টেপার মোটর একটি লাভজনক পছন্দ। এগুলি সাধারণত 3D প্রিন্টার, হালকা সিএনসি অ্যাপ্লিকেশন এবং ভোক্তা-গ্রেড অটোমেশনে ব্যবহৃত হয় যেখানে কয়েক ডিগ্রি ব্যাকল্যাশ পজিশনিং নির্ভুলতাকে উল্লেখযোগ্যভাবে প্রভাবিত করে না।

কৃমি গিয়ারবক্স

ওয়ার্ম গিয়ার স্টেপার মোটর একটি ওয়ার্ম গিয়ারবক্সের উচ্চ অনুপাত, ডান-কোণ ড্রাইভ এবং স্ব-লক করার ক্ষমতা সহ একটি স্টেপারের সুনির্দিষ্ট ধাপ-ভিত্তিক নিয়ন্ত্রণকে একত্রিত করে। 17:1 থেকে 500:1 পর্যন্ত অনুপাতগুলি মানক পণ্যগুলিতে পাওয়া যায়, যা একাধিক গিয়ার পর্যায় ছাড়াই খুব ধীর আউটপুট গতির প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত ওয়ার্ম-গিয়ারড স্টেপার তৈরি করে। সেল্ফ-লকিং প্রপার্টি-যেখানে লোড ওয়ার্মকে পিছিয়ে দিতে পারে না-অনেক উল্লম্ব-অক্ষ বা লোড-হোল্ডিং অ্যাপ্লিকেশানগুলিতে হোল্ডিং ব্রেকের প্রয়োজনীয়তা দূর করে। ট্রেড-অফগুলি হল নিম্ন দক্ষতা (অনুপাতের উপর নির্ভর করে 40-80%), ক্রমাগত ডিউটিতে উচ্চ তাপ উৎপাদন এবং গ্রহের এককের তুলনায় উল্লেখযোগ্যভাবে বেশি প্রতিক্রিয়া। ওয়ার্ম গিয়ার স্টেপার মোটর গেট অ্যাকচুয়েটর, লিনিয়ার লিফটিং স্টেজ, ইনডেক্সিং টার্নটেবল এবং অন্যান্য অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে লোডের নিচে অবস্থান রাখা প্রয়োজন এবং ডিউটি ​​চক্র বিরতিহীন।

Stepper মোটর অ্যাপ্লিকেশনের জন্য গিয়ারবক্স প্রকার তুলনা

NEMA ফ্রেমের আকার এবং আউটপুট টর্ক রেফারেন্স

গিয়ারযুক্ত স্টেপার মোটরগুলি NEMA ফ্রেমের আকারের চারপাশে প্রমিত করা হয়, যা মোটর ফেসপ্লেটের মাত্রা এবং মাউন্টিং হোল প্যাটার্নকে সংজ্ঞায়িত করে। NEMA উপাধি বৈদ্যুতিক বা টর্ক কার্যকারিতা নির্দিষ্ট করে না—যা মোটর ওয়াইন্ডিং এবং দৈর্ঘ্যের দ্বারা পরিবর্তিত হয়—কিন্তু এটি শারীরিক ফর্ম ফ্যাক্টরকে সংজ্ঞায়িত করে, যা স্ট্যান্ডার্ড মোটর বডিগুলির সাথে মানানসই গিয়ারহেডগুলিকে নির্দিষ্ট করা সহজ করে তোলে।

• NEMA 8 (20mm): ক্ষুদ্রতম ব্যবহারিক গিয়ারযুক্ত স্টেপার আকার। চিকিৎসা যন্ত্র, ছোট বিতরণ ব্যবস্থা এবং কমপ্যাক্ট রোবোটিক্সে ব্যবহৃত হয় যেখানে স্থান চরম এবং টর্কের প্রয়োজনীয়তা কম।
• NEMA 11 (28 মিমি): ল্যাবরেটরি অটোমেশন, ছোট রোটারি টেবিল এবং কমপ্যাক্ট অ্যাকচুয়েটরগুলির জন্য উপযুক্ত। 100:1 পর্যন্ত অনুপাত সহ প্ল্যানেটারি গিয়ারবক্স এবং 3 আর্ক-মিনিট পর্যন্ত ব্যাকল্যাশ এই ফ্রেমের আকারে উপলব্ধ।
• NEMA 17 (42 মিমি): 3D প্রিন্টিং, ডেস্কটপ CNC, রোবোটিক্স এবং হালকা শিল্প অটোমেশন জুড়ে সর্বাধিক জনপ্রিয় গিয়ারযুক্ত স্টেপার মোটর ফ্রেম আকার। NEMA 17-এর প্ল্যানেটারি গিয়ারবক্সগুলি 3 Nm পর্যন্ত আউটপুট টর্ক এবং 3.7:1 থেকে 369:1 পর্যন্ত অনুপাত প্রদান করে৷ 42 মিমি বর্গক্ষেত্র ফেসপ্লেট যান্ত্রিক ডিজাইন ইকোসিস্টেম দ্বারা ব্যাপকভাবে সমর্থিত।
• NEMA 23 (57 মিমি): ইন্ডাস্ট্রিয়াল লাইট-ডিউটি অটোমেশন, কনভেয়র, ফিডার এবং মিড-রেঞ্জ সিএনসি সরঞ্জামের জন্য মান। প্ল্যানেটারি গিয়ারড NEMA 23 স্টেপার মোটর 15 Nm বা তার বেশি পর্যন্ত আউটপুট টর্ক অর্জন করে। 10:1 এ একটি NEMA 23 গিয়ারযুক্ত স্টেপার প্রায়শই কম খরচে এবং ছোট ফুটপ্রিন্টে একটি NEMA 34 আনগিয়ারড মোটর প্রতিস্থাপন করতে পারে।
• NEMA 34 (86mm) এবং NEMA 42 (110mm): ভারী-শুল্ক সিএনসি রাউটার, শিল্প অটোমেশন সরঞ্জাম এবং উচ্চ-টর্ক পজিশনিং সিস্টেমে ব্যবহৃত হয়। প্ল্যানেটারি গিয়ারড NEMA 34 মোটর 120 Nm পর্যন্ত আউটপুট টর্ক অর্জন করে; NEMA 42 কনফিগারেশন এটিকে আরও প্রসারিত করে।

Geared Stepper মোটর জন্য কী অ্যাপ্লিকেশন এলাকা

ওপেন-লুপ স্টেপ-ভিত্তিক নিয়ন্ত্রণ, উচ্চ আউটপুট টর্ক, সূক্ষ্ম কার্যকর রেজোলিউশন, এবং কমপ্যাক্ট ইন্টিগ্রেটেড প্যাকেজিংয়ের সংমিশ্রণ গিয়ারযুক্ত স্টেপার মোটরগুলিকে বিস্তৃত শিল্পে পছন্দের অ্যাকচুয়েটর করে তোলে।

ইন্ডাস্ট্রিয়াল অটোমেশন এবং রোবোটিক্স

কার্টেসিয়ান রোবট, গ্যান্ট্রি সিস্টেম, রোটারি ইনডেক্সার এবং পিক-এন্ড-প্লেস মেশিনে গিয়ারড স্টিপার মোটর হল স্ট্যান্ডার্ড অ্যাকচুয়েটর। NEMA 23 বা NEMA 34 সাইজের প্ল্যানেটারি গিয়ারড স্টেপার মোটর সার্ভো সিস্টেমের খরচ ছাড়াই সুনির্দিষ্ট অক্ষ অবস্থানের জন্য প্রয়োজনীয় টর্ক এবং রেজোলিউশন প্রদান করে। স্বয়ংসম্পূর্ণ স্টেপ-এন্ড-ডিরেকশন ইন্টারফেস কন্ট্রোলার ডিজাইনকে সহজ করে তোলে—বেশিরভাগ পিএলসি এবং মোশন কন্ট্রোলার অতিরিক্ত ফিডব্যাক পরিকাঠামো ছাড়াই সরাসরি স্টেপার ড্রাইভার চালাতে পারে।

মেডিকেল এবং ল্যাবরেটরি যন্ত্র

ফ্লুইড ডিসপেনসিং সিস্টেম, সিরিঞ্জ পাম্প, অ্যানালিটিক্যাল ইন্সট্রুমেন্টের নমুনা স্টেজ এবং ডায়াগনস্টিক ইকুইপমেন্ট কমপ্যাক্ট গিয়ারড স্টেপার মোটর ব্যবহার করে—প্রায়ই প্ল্যানেটারি গিয়ারবক্স সহ NEMA 11 বা NEMA 17—যেখানে একটি ছোট প্যাকেজে সুনির্দিষ্ট, পুনরাবৃত্তিযোগ্য অবস্থান গুরুত্বপূর্ণ। ক্রমাগত পাওয়ার ড্র ছাড়া অবস্থান ধরে রাখার ক্ষমতা ব্যাটারি-চালিত বা কম-তাপ যন্ত্রগুলিতে মূল্যবান যেখানে নিষ্ক্রিয় সময়কালে মোটর শক্তিকে ন্যূনতম করা প্রয়োজন।

3D প্রিন্টিং এবং ডেস্কটপ CNC

3D প্রিন্টারে এক্সট্রুডার ড্রাইভ এবং Z-অক্ষের লিডস্ক্রু ড্রাইভগুলি সাধারণত NEMA 17 প্ল্যানেটারি গিয়ারড স্টেপার মোটর ব্যবহার করে ফিলামেন্ট পুশ করার জন্য বা মাধ্যাকর্ষণ থেকে প্রিন্ট হেডকে উত্তোলনের জন্য উপলব্ধ টর্ককে গুণিত করতে। গিয়ার রেশিও থেকে উন্নত রেজোলিউশন উচ্চ-মাইক্রোস্টেপ ড্রাইভার কনফিগারেশনে স্যুইচ না করেই লিডস্ক্রুতে সূক্ষ্ম স্তরের উচ্চতা নিয়ন্ত্রণ সক্ষম করে।

প্যাকেজিং যন্ত্রপাতি

প্যাকেজিং লাইনে ইনডেক্সিং কনভেয়র, লেবেল অ্যাপ্লিকেটর, ক্যাপ টর্কার্স এবং ফিলিং হেডগুলি তাদের পুনরাবৃত্তিযোগ্য, প্রোগ্রামযোগ্য অবস্থান এবং পৃথক পার্কিং ব্রেক ছাড়াই চলনের মধ্যে অবস্থান ধরে রাখার ক্ষমতার জন্য গিয়ারযুক্ত স্টেপার মোটর ব্যবহার করে। ওয়ার্ম-গিয়ারড স্টিপার মোটরগুলি বিশেষভাবে উল্লম্ব ফিলিং এবং ক্যাপিং স্টেশনগুলিতে ব্যবহৃত হয় যেখানে মোটর ডি-এনার্জাইজ করা হলে লোডটি পিছনের দিকে ড্রাইভ করা উচিত নয়।

গেট অপারেটর এবং অ্যাকচুয়েটর

ওয়ার্ম গিয়ার স্টেপার মোটরগুলি স্বয়ংক্রিয় গেট, দরজা এবং ভালভ অ্যাকচুয়েটরগুলির জন্য উপযুক্ত যেখানে স্ব-লকিং সম্পত্তি ক্রমাগত মোটর ধারণ কারেন্ট ছাড়াই প্রক্রিয়াটিকে অবস্থানে রাখে। উচ্চ হ্রাস অনুপাত একটি ছোট মোটরকে ভারী গেটগুলি সরানোর জন্য বা বড় আকারের মোটর বডি ছাড়াই স্প্রিং-লোডেড ভালভ প্রক্রিয়াগুলি অতিক্রম করার জন্য প্রয়োজনীয় টর্ক তৈরি করতে দেয়।

কীভাবে সঠিক গিয়ারযুক্ত স্টেপার মোটর নির্বাচন করবেন

একটি গিয়ারযুক্ত স্টেপার মোটর সঠিকভাবে নির্বাচন করার জন্য একটি নির্দিষ্ট ক্রমে বিভিন্ন পরস্পর নির্ভরশীল পরামিতিগুলির মাধ্যমে কাজ করা প্রয়োজন। ধাপগুলি এড়িয়ে যাওয়া—বিশেষ করে জড়তা পরীক্ষা এবং তাপীয় শুল্ক চক্র মূল্যায়ন—এমন একটি মোটরের দিকে নিয়ে যায় যা বেঞ্চে কাজ করে কিন্তু পরিষেবাতে ব্যর্থ হয়।

প্রথমে লোড এবং মোশন প্রোফাইল সংজ্ঞায়িত করুন

যেকোন মোটর ডেটাশীট দেখার আগে, অ্যাপ্লিকেশনের প্রয়োজনীয়তাগুলি স্থাপন করুন: প্রয়োজনীয় আউটপুট টর্ক (পিক লোড এবং ত্বরণের জন্য একটি পরিষেবা ফ্যাক্টর সহ), RPM-এ প্রয়োজনীয় আউটপুট গতি, মুভ প্রোফাইল (ত্বরণ সময়, ভ্রমণ, হ্রাসের সময়), এবং শুল্ক চক্র (মোটরটি সক্রিয়ভাবে চলার বিপরীতে হোল্ডিং বা ডি-এনিনাইজ করা সময়ের শতাংশ)। এই পরামিতি প্রতিটি ডাউনস্ট্রিম নির্বাচন সিদ্ধান্ত নির্ধারণ করে। আউটপুট টর্ক এবং গতি একসাথে যান্ত্রিক শক্তি প্রয়োজনীয়তা সংজ্ঞায়িত করে; ডিউটি ​​চক্র নির্ধারণ করে যে তাপীয় রেটিং বাধ্যতামূলক সীমাবদ্ধতা হয়ে উঠবে কিনা।

গিয়ার রেশিও এবং মোটর সাইজ একসাথে বেছে নিন

মোটর অপারেটিং গতিকে তার ব্যবহারযোগ্য গতি সীমার উপরের অংশে রাখার জন্য গিয়ার অনুপাত নির্বাচন করা উচিত - সাধারণত বেশিরভাগ হাইব্রিড স্টেপার মোটরের জন্য 200 থেকে 600 RPM - যেখানে টর্ক-স্পীড বক্ররেখা এখনও যুক্তিসঙ্গতভাবে সমতল থাকে৷ খুব কম গতিতে মোটর চালানো (গিয়ারিং ছাড়াই 100 RPM-এর নিচে) এটিকে রেজোন্যান্স-প্রবণ জোনে রাখে এবং এটি একটি গিয়ারবক্সের মাধ্যমে দ্রুত চালানোর চেয়ে কম স্থিতিশীল গতি প্রদান করে। একবার লক্ষ্য মোটর গতি নির্ধারণ করা হয়, অনুপাত সহজভাবে মোটর গতি প্রয়োজনীয় আউটপুট গতি দ্বারা ভাগ করা হয়. যাচাই করুন যে ফলাফলের আউটপুট টর্ক (মোটর হোল্ডিং টর্ক × গিয়ার অনুপাত × দক্ষতা) পরিষেবা ফ্যাক্টর সহ লোডের প্রয়োজনীয়তা পূরণ করে। যদি তা না হয়, মোটর ফ্রেমের আকার বাড়ান বা অনুপাত বাড়ান।

লোড-টু-রোটার জড়তা অনুপাত পরীক্ষা করুন

লোডের জড়তা গণনা করুন (গিয়ারবক্স আউটপুট শ্যাফ্ট, কাপলিং এবং গিয়ারবক্স আউটপুট এবং চূড়ান্ত লোডের মধ্যে সমস্ত যান্ত্রিক উপাদান সহ) এবং নির্বাচিত মোটরের রটার জড়তা দ্বারা ভাগ করুন। প্রতিফলিত লোড জড়তা (লোড জড়তা গিয়ার অনুপাত বর্গ দ্বারা বিভক্ত) মোটরের জন্য গুরুত্বপূর্ণ। স্থিতিশীল গতিশীল কর্মক্ষমতার জন্য প্রতিফলিত জড়তা-থেকে-রটার জড়তা অনুপাত 10:1-এর নিচে রাখার লক্ষ্য রাখুন। যদি অনুপাত এটি অতিক্রম করে, হয় গিয়ার অনুপাত বাড়ান বা একটি বড় রটার জড়তা সহ একটি মোটর নির্বাচন করুন। এনকোডার ফিডব্যাক সহ ক্লোজড-লুপ গিয়ারড স্টেপার মোটরগুলি ওপেন-লুপ সিস্টেমের তুলনায় উচ্চ জড়তা অনুপাত সহ্য করতে পারে, কারণ নিয়ামক হারিয়ে যাওয়া পদক্ষেপগুলি সনাক্ত করতে এবং সংশোধন করতে পারে।

আবেদনের প্রয়োজনীয়তার বিরুদ্ধে ব্যাকল্যাশ মূল্যায়ন করুন

ব্যাকল্যাশ হল আউটপুট শ্যাফ্টের কৌণিক খেলা যখন মোটর দিক বিপরীত করে- গিয়ার মেশ ক্লিয়ারেন্স নেওয়া না হওয়া পর্যন্ত আউটপুট শ্যাফ্ট সরে না। অ্যাপ্লিকেশানগুলিতে যেখানে লোড সর্বদা এক দিকে চলে (ডিসপেন্সিং পাম্প, এক-দিক পরিবাহক), ব্যাকল্যাশের কোনও ব্যবহারিক প্রভাব নেই। দ্বিমুখী পজিশনিং অ্যাপ্লিকেশনগুলিতে, ব্যাকল্যাশ সরাসরি পুনরাবৃত্তিযোগ্য অবস্থান নির্ভুলতাকে সীমাবদ্ধ করে। ইকোনমি প্ল্যানেটারি গিয়ারবক্সগুলি প্রায় 50 আর্ক-মিনিটের প্রতিক্রিয়া দেয়; নির্ভুল গ্রহের গ্রেড এটিকে 15 আর্ক মিনিটে নামিয়ে আনে; উচ্চ-নির্ভুলতা গ্রেড 3 আর্ক-মিনিট বা তার কম অর্জন করে। অ্যাপ্লিকেশানের প্রকৃতপক্ষে সবচেয়ে টাইট ব্যাকল্যাশ গ্রেডটি নির্দিষ্ট করুন - সবচেয়ে টাইট উপলব্ধ নয় - কারণ উচ্চ-নির্ভুলতা গিয়ারবক্সগুলি একটি উল্লেখযোগ্য ব্যয় প্রিমিয়াম বহন করে৷

গিয়ারবক্স মেকানিক্যাল ইন্টারফেস নিশ্চিত করুন

যাচাই করুন যে নির্বাচিত গিয়ারবক্স আউটপুট শ্যাফ্ট ব্যাস, কীওয়ে স্পেসিফিকেশন, সর্বাধিক অনুমোদিত রেডিয়াল লোড এবং সর্বাধিক অনুমোদিত অক্ষীয় লোড কাপলিং বা চালিত উপাদানের সাথে সামঞ্জস্যপূর্ণ। স্টেপার মোটরগুলির জন্য গিয়ারবক্সগুলি অনুমোদিত রেডিয়াল এবং অক্ষীয় লোড রেটিংগুলিকে সংজ্ঞায়িত করেছে যা অতিক্রম করলে, বিয়ারিং পরিধানকে ত্বরান্বিত করে এবং গিয়ারবক্সের আয়ু হ্রাস করে৷ যদি অ্যাপ্লিকেশনটি উল্লেখযোগ্য ওভারহং (রেডিয়াল) লোড চাপিয়ে দেয়—যেমন একটি পিনিয়ন গিয়ার বা বেল্ট পুলি সরাসরি আউটপুট শ্যাফ্টে অতিরিক্ত সমর্থন ছাড়াই মাউন্ট করা হয়—নিশ্চিত করুন গিয়ারবক্স বিয়ারিং রেটিং অপারেটিং গতিতে লোডকে সামঞ্জস্য করে।
