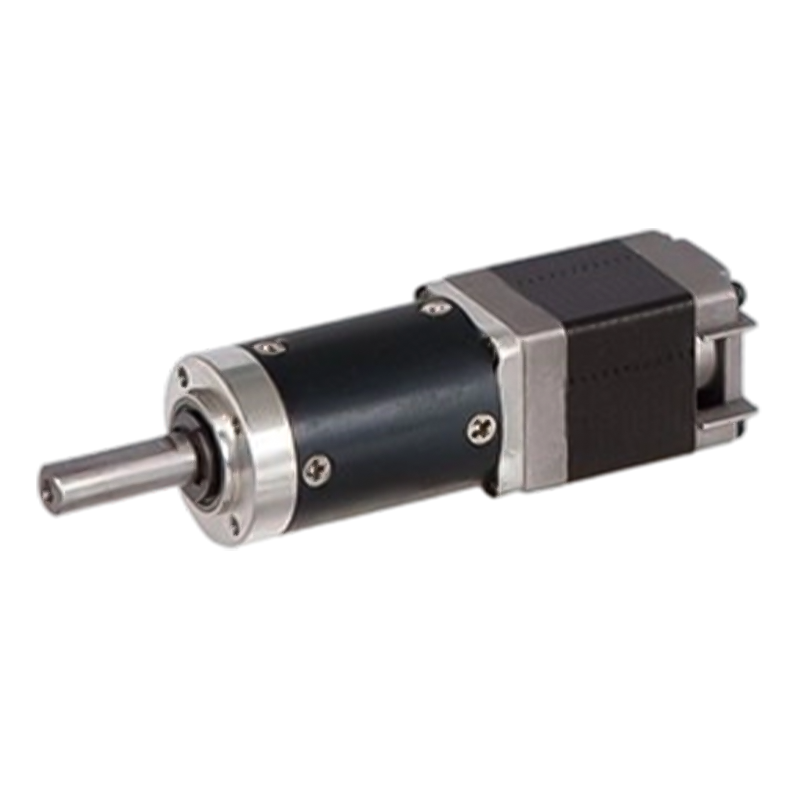

22JXS20K/20STH 0.6N.m~2.0N.m প্ল্যানেটারি গিয়ার স্টেপিং মোটর

22JXS20K/20STH 0.6N.m~2.0N.m প্ল্যানেটারি গিয়ার স্টেপিং মোটর

প্রোডাক্ট 22JXS20K/20STH হল একটি স্ট্যান্ডার্ড রিডুসার যার বাইরের ব্যাস 22 মিমি, এবং অনুমোদিত টর্ক রেঞ্জ হল 0.6N.m~2.0N.m।
লোড ভাগাভাগি করতে সূর্যের চাকার চারপাশে বেশ কয়েকটি গ্রহের চাকা সমানভাবে বিতরণ করা হয় এবং বড় টর্ক সহ্য করতে পারে। প্ল্যানেটারি গিয়ার ট্রেনের ট্রান্সমিশন অনুপাতকে যুক্তিসঙ্গতভাবে ডিজাইন করার মাধ্যমে, বিভিন্ন লোড অবস্থার অধীনে ড্রাইভিং প্রয়োজনীয়তা মেটাতে স্টেপার মোটরের আউটপুট টর্ককে কয়েকবার থেকে দশগুণ পর্যন্ত প্রসারিত করা যেতে পারে। হ্রাস অনুপাত সামঞ্জস্য করে, স্টেপার মোটর কম গতিতে স্থিরভাবে কাজ করতে পারে, উচ্চ-গতির বাইরের ধাপের সমস্যাগুলি এড়াতে পারে এবং সিস্টেমের গতির পরিসীমা প্রসারিত করতে পারে।

  • 22JXS20K/20STH 0.6N.m~2.0N.m প্ল্যানেটারি গিয়ার স্টেপিং মোটর
22JXS20K/20STH

22 মিমি স্ট্যান্ডার্ড গিয়ারবক্স,

অনুমোদিত লোড পরিসীমা: 0.6N.m~2.0N.m

প্ল্যানেটারি গিয়ার স্টেপিং মোটর (রিং গিয়ার উপাদান: ধাতু)

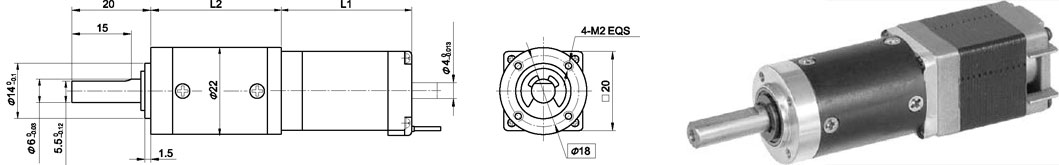

মাত্রা

গ্রহ

রিং উপাদান

ধাতু

আউটপুট এ ভারবহন

বল বিয়ারিং

সর্বোচ্চ রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি)

≤20N

সর্বোচ্চ খাদ অক্ষীয় লোড

≤10N

শ্যাফটের রেডিয়াল প্লে (ফ্ল্যাঞ্জের কাছাকাছি)

≤0.08 মিমি

খাদের অক্ষীয় খেলা

≤0.3 মিমি

নো-লোড এ প্রতিক্রিয়া

≤1.5°

প্রযুক্তিগত তথ্য

20STH হাইব্রিড স্টেপিং মোটর স্পেসিফিকেশন

মডেল নং

রেটেড ভোল্টেজ

বর্তমান/পর্যায়

প্রতিরোধ/পর্যায়

ইন্ডাকট্যান্স/ফেজ

Torgue ধরে রাখা

# লিড

রটার জড়তা

ওজন

দৈর্ঘ্য L1

সর্বোচ্চ গিয়ার অনুপাত

একক খাদ

ভি

Ω

mH

g.cm

g-m²

g

মিমি

20STH33-0604A

3.9

0.6

6.5

1.7

180

4

2

60

33

≤1:369

20STH42-0804A

4.32

0.8

5.4

1.5

300

4

3.6

80

42

≤1:264

22JXS20K প্ল্যানেটারি গিয়ারবক্স স্পেসিফিকেশন

হ্রাস অনুপাত

3.71

5.18

14

19

27

51

71

100

139

189

264

369

গিয়ার ট্রেনের সংখ্যা

1

2

3

4

দৈর্ঘ্য(L2) মিমি

24.4

33

41.5

49.8

সর্বোচ্চ রেট করা টর্ক kg.cm

6

10

16

20

স্বল্প সময়ের অনুমতিযোগ্য টর্ক kg.cm

18

30

48

60

দক্ষতা %

90%

৮১%

73%

66%

ওজন g

35

45

55

65

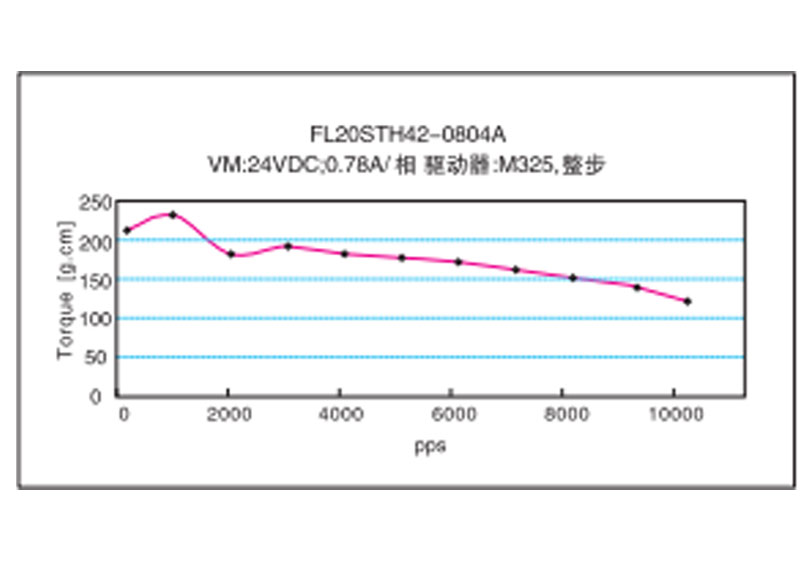

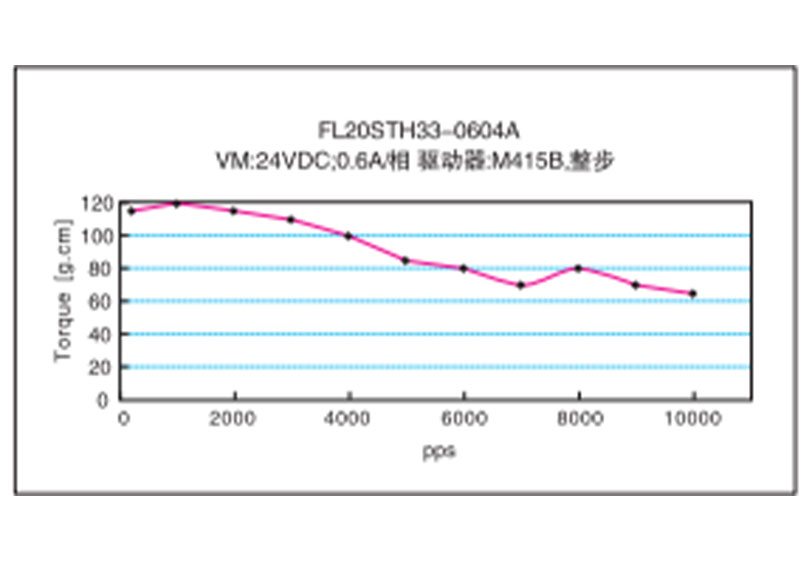

ফ্রিকোয়েন্সি-টর্ক বৈশিষ্ট্য
