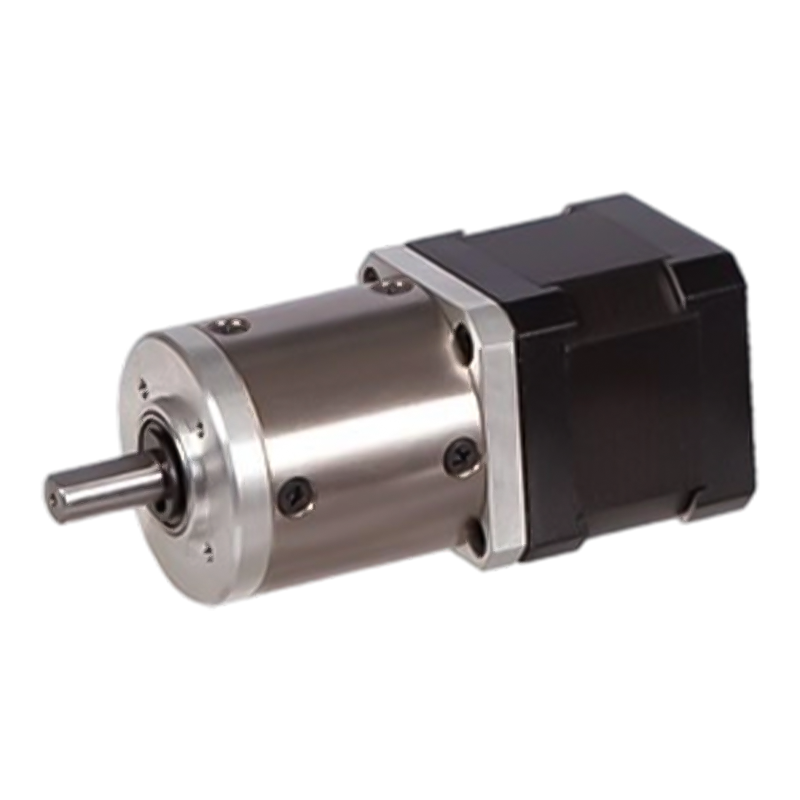

42JX150K/42STH 80N হাইব্রিড প্ল্যানেটারি গিয়ার স্টেপার মোটর

42JX150K/42STH 80N হাইব্রিড প্ল্যানেটারি গিয়ার স্টেপার মোটর

42JX150K/42STH হাইব্রিড স্টেপিং প্ল্যানেটারি গিয়ার মোটর হল একটি উচ্চ-কার্যক্ষমতা সম্পন্ন হাইব্রিড স্টেপিং মোটর যা একটি প্ল্যানেটারি গিয়ার রিডুসারের সুবিধাগুলিকে একত্রিত করে, উচ্চ নির্ভুলতা এবং উচ্চ টর্ক আউটপুট প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত৷ উচ্চ লোড অবস্থার অধীনে স্থায়িত্ব এবং স্থায়িত্ব নিশ্চিত করতে মোটর একটি ধাতব রিং গিয়ার উপাদান ব্যবহার করে। এর সর্বোচ্চ অনুমোদিত রেডিয়াল লোড হল 80N, সর্বাধিক অনুমোদিত অক্ষীয় লোড হল 30N, রেডিয়াল প্লে হল মাত্র 0.06 মিমি, এবং অক্ষীয় প্লে হল 0.3 মিমি, আনলোড করার সময় 1.5° এর কম ব্যাকল্যাশ সহ। এই পরামিতিগুলি নির্দেশ করে যে মোটরের যান্ত্রিক কর্মক্ষমতা এবং সুনির্দিষ্ট গতি নিয়ন্ত্রণ ক্ষমতা রয়েছে। উপরন্তু, মোটর বিভিন্ন ভোল্টেজ, কারেন্ট, রেজিস্ট্যান্স, ইন্ডাকট্যান্স বৈদ্যুতিক পরামিতি, সেইসাথে একাধিক রিডাকশন রেশিও এবং গিয়ার স্টেজ সহ বিভিন্ন স্পেসিফিকেশন অফার করে, বিভিন্ন প্রয়োগের পরিস্থিতির প্রয়োজন মেটাতে। অপ্টিমাইজড ডিজাইন এবং উচ্চ-মানের উত্পাদন প্রক্রিয়ার মাধ্যমে, এই মোটরটি দক্ষতা, নির্ভরযোগ্যতা এবং পরিষেবা জীবনে উৎকর্ষ সাধন করে, এটিকে শিল্প অটোমেশন, নির্ভুল যন্ত্র এবং রোবোটিক্স প্রযুক্তি ক্ষেত্রের জন্য একটি আদর্শ পছন্দ করে তোলে৷

  • 42JX150K/42STH 80N হাইব্রিড প্ল্যানেটারি গিয়ার স্টেপার মোটর
42JX150K/42STH

42 মিমি ওডি রিইনফোর্সড গিয়ারবক্স,

অনুমোদিত লোড পরিসীমা: 3N.m~10N.m

প্ল্যানেটারি গিয়ার স্টেপিং মোটর (রিং গিয়ার উপাদান: ধাতু)

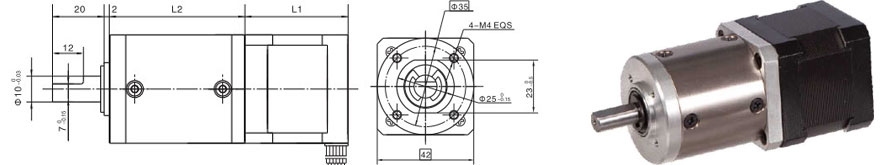

মাত্রা

প্ল্যানেটারি গিয়ারবক্স

রিং উপাদান

ধাতু

আউটপুটে ভারবহন

বল বিয়ারিং

সর্বোচ্চ রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি)

≤80N

সর্বোচ্চ খাদ অক্ষীয় লোড

≤30N

শ্যাফটের রেডিয়াল প্লে (ফ্ল্যাঞ্জের কাছাকাছি)

≤0.06nn

খাদের অক্ষীয় খেলা

≤0.3 মিমি

নো-লোড এ প্রতিক্রিয়া

≤1.5°

প্রযুক্তিগত তথ্য

42STH হাইব্রিড স্টেপিং মোটর স্পেসিফিকেশন

মডেল নং

রেটেড ভোল্টেজ

বর্তমান/পর্যায়

প্রতিরোধ/পর্যায়

ইন্ডাকট্যান্স/ফেজ

Torgue ধরে রাখা

# লিড

রটার জড়তা

ওজন

দৈর্ঘ্য L1

সর্বোচ্চ গিয়ার অনুপাত

একক খাদ

ভি

Ω

mH

g.cm

g-m²

g

মিমি

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A একক খাদ, B ডাবল খাদ

42JX150K প্ল্যানেটারি গিয়ারবক্স স্পেসিফিকেশন

হ্রাস অনুপাত

3.5

14

17

21

49

61

84

104

126

172

212

294

গিয়ার ট্রেনের সংখ্যা

1

2

3

4

দৈর্ঘ্য(L2) মিমি

32.5

39.2

45.9

52.6

সর্বোচ্চ রেট করা টর্ক কেজি। সেমি

30

50

90

150

স্বল্প সময়ের অনুমতিযোগ্য টর্ক kg.cm

90

150

270

450

দক্ষতা %

0.9

0.81

0.73

0.66

ওজন g

320

420

520

620
