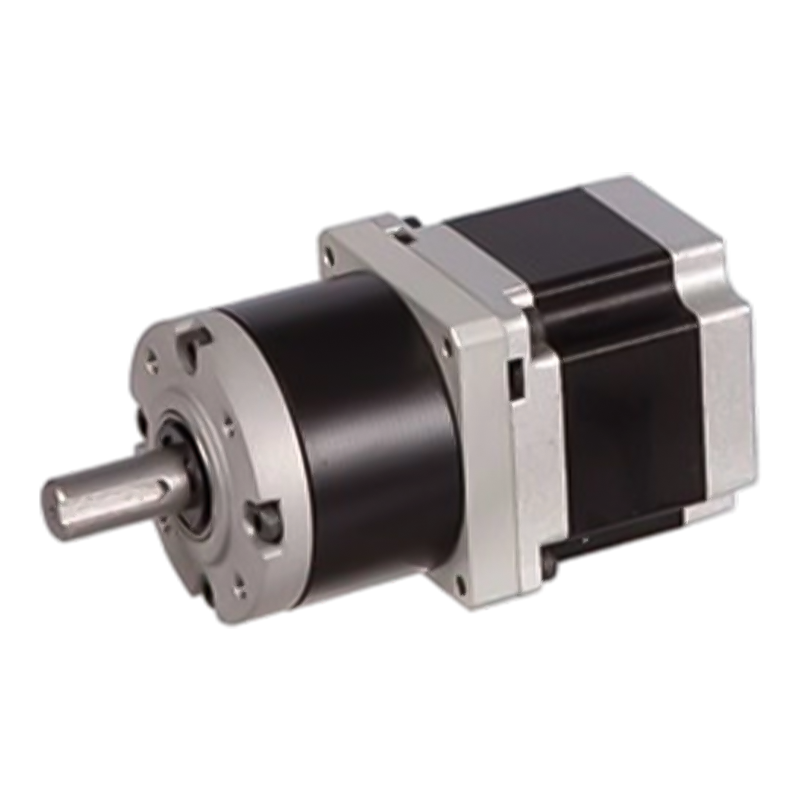

56JXS300K/57STH উচ্চ নির্ভুল হাইব্রিড প্ল্যানেটারি গিয়ার স্টেপার মোটর

56JXS300K/57STH উচ্চ নির্ভুল হাইব্রিড প্ল্যানেটারি গিয়ার স্টেপার মোটর

2JX150K/42STH হাই প্রিসিশন হাইব্রিড স্টেপিং মোটর প্ল্যানেটারি গিয়ারবক্স হল একটি উচ্চ-পারফরম্যান্স হাইব্রিড স্টেপিং মোটর যা একটি প্ল্যানেটারি গিয়ারবক্স সহ একটি ধাতব রিং গিয়ার উপাদান সমন্বিত, বিভিন্ন উচ্চ-নির্ভুলতা এবং উচ্চ-টর্ক অ্যাপ্লিকেশনের জন্য উপযুক্ত। সর্বাধিক অনুমোদিত রেডিয়াল লোড হল 80N, সর্বাধিক অনুমোদিত অক্ষীয় লোড হল 30N, শ্যাফ্টের রেডিয়াল প্লে 0.06mm-এর কম, শ্যাফ্টের অক্ষীয় খেলা 0.3mm-এর কম, এবং নো-লোডে ব্যাকল্যাশ 1.5°-এর কম৷ এই মোটরটি একাধিক স্পেসিফিকেশনে আসে, যেমন 42STH33-0956A, 42STH33-0406A, ইত্যাদি, প্রতিটি মডেলের বিশদ বিবরণ যেমন রেটেড ভোল্টেজ, প্রতি ফেজ কারেন্ট, প্রতি ফেজ প্রতিরোধ, ইন্ডাকট্যান্স, হোল্ডিং টর্ক, লিডের সংখ্যা, রটার জড়তা, ওজন এবং দৈর্ঘ্য। অতিরিক্তভাবে, 3.5 থেকে 294 পর্যন্ত, 30kg.cm থেকে 150kg.cm পর্যন্ত সর্বাধিক রেটযুক্ত টর্ক সহ, 50kg.cm থেকে 450kg.cm পর্যন্ত স্বল্প-সময়ের অনুমতিযোগ্য টর্ক এবং 90% থেকে 66% পর্যন্ত কার্যকারিতা প্রদান করা হয়েছে। এই বিস্তারিত প্রযুক্তিগত পরামিতি এবং কর্মক্ষমতা সূচকগুলি এই পণ্যটিকে শিল্প অটোমেশন, নির্ভুল যন্ত্রপাতি এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে প্রযোজ্য করে।

  • 56JXS300K/57STH উচ্চ নির্ভুল হাইব্রিড প্ল্যানেটারি গিয়ার স্টেপার মোটর
56JXS300K/57STH

56mm OD স্ট্যান্ডার্ড গিয়ারবক্স (তেল সীল সহ),

অনুমোদিত লোড পরিসীমা: 9.0N.m~30N.m

প্ল্যানেটারি গিয়ার স্টেপিং মোটর (রিং গিয়ার উপাদান: ধাতু)

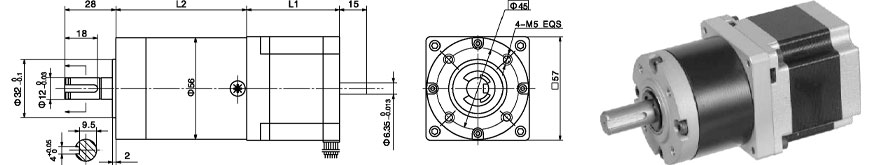

মাত্রা

রিং উপাদান

ধাতু

আউটপুট এ ভারবহন

বল বিয়ারিং

সর্বোচ্চ রেডিয়াল লোড (ফ্ল্যাঞ্জ থেকে 10 মিমি)

≤250N

সর্বোচ্চ খাদ অক্ষীয় লোড

≤100N

শ্যাফটের রেডিয়াল প্লে (ফ্ল্যাঞ্জের কাছাকাছি)

≤ 0.08 মিমি

খাদের অক্ষীয় খেলা

≤0.4 মিমি

নো-লোড এ প্রতিক্রিয়া

≤1.5°

প্রযুক্তিগত তথ্য

57STH হাই টর্ক হাইব্রিড স্টেপিং মোটর স্পেসিফিকেশন

মডেল নং

রেটেড ভোল্টেজ

বর্তমান/পর্যায়

প্রতিরোধ/পর্যায়

ইন্ডাকট্যান্স/ফেজ

Torgue ধরে রাখা

# লিড

রটার জড়তা

ওজন

দৈর্ঘ্য L1

সর্বোচ্চ গিয়ার অনুপাত

মডেল নং

একক খাদ

ভি

Ω

mH

g.cm

g-m²

g

মিমি

57STH41-1006A

5.7

1

5.7

5.4

3.9

6

120

0.45

41

0.21

1:326

57STH41-2006A

2.8

2

1.4

1.4

3.9

6

1:326

57STH41-3006A

1.9

3

0.63

0.6

3.9

6

1:326

57STH41-2804A

2

2.8

0.7

1.4

5.5

4

1:234

57STH51-1006A

6.6

1

6.6

8.2

7.2

6

275

0.65

51

0.36

1:168

57STH51-2006A

3.3

2

1.65

2.2

7.2

6

1:168

57STH51-3006A

2.2

3

0.74

0.9

7.2

6

1:168

57STH51-2804A

2.3

2.8

0.83

2.2

10.1

4

1:77

57STH56-1006A

7.4

1

7.4

10

9

6

300

0.7

56

0.4

1:77

57STH56-2006A

3.6

2

1.8

2.5

9

6

1:77

57STH56-3006A

2.3

3

0.75

1.1

9

6

1:77

57STH56-2804A

2.5

2.8

0.9

2.5

12.6

4

1:77

56JXS300K প্ল্যানেটারি গিয়ারবক্স স্পেসিফিকেশন

2 প্রকার: চাঙ্গা বা দীর্ঘ জীবন গিয়ারবক্স

হ্রাস অনুপাত

3.6

4.25

7.5

13

15

18

27

32

47

55

65

77

168

198

234

276

326

গিয়ার ট্রেনের সংখ্যা

1

2

3

4

দৈর্ঘ্য(L2) মিমি

53

61

72

84

সর্বোচ্চ রেট করা টর্ক কেজি। সেমি

90

150

240

300

স্বল্প সময়ের অনুমতিযোগ্য টর্ক kg.cm

270

450

720

900

দক্ষতা %

0.9

0.81

0.73

0.66

ওজন g

640

710

880

1220
